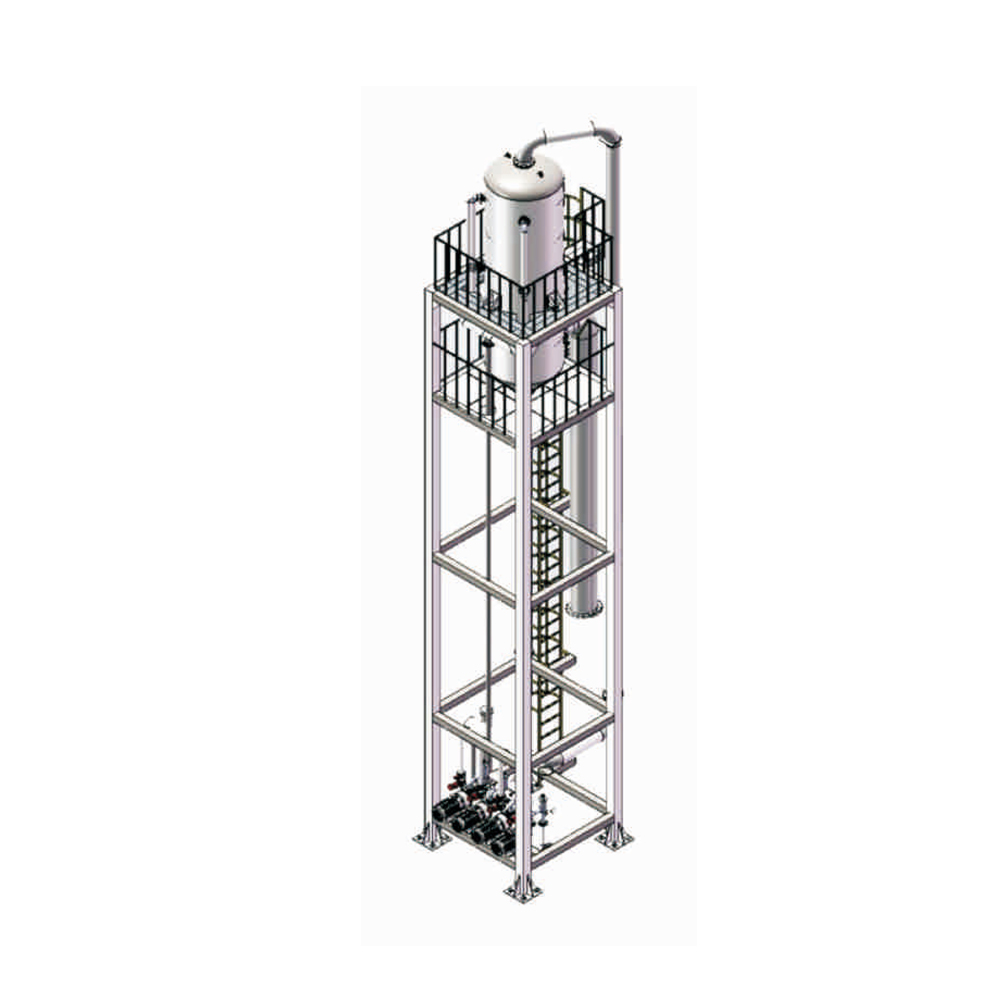

中央真空系统
高效中央真空系统,具备自动反馈自动控制。仅需在屏幕设定好各泵工作参数等相关数据,即可由设备进
行自动控制,调整设备泵体间歇运行,减少真空泵频繁启动造成真空不稳定和电网脉冲。
通过自动控制水位和水量来实现节能和真空系统稳定性,实现高效无人智能化生产。PMV系列中央真空设
备主要由冷凝缓冲模块、泵组、电器系统、气动控制系统、PC控制系统等组成。
机架选用高强度、高稳定性结构设计,采用抗扭厚壁型钢和名厂钢板焊接而成,整体强度大,变形小。高
性能真空辅助冷却系统,其由冷却水管道、大型冷凝器套件、大容积缓冲罐、控制系统组成。利用高真空状态
下,水气液转换实现高性能冷却效果,确保中央真空系统的高效和可靠。
由于采用大型冷凝器,真空泵工作环境得到极大改善。在保障工况的情况下使得真空泵抽气温度低于 40
摄氏度,保证了真空泵的压力及抽气量。有高效真空系统的辅助作用下,带来的结果是,制品快速冷却和高
温脱模,模具水冷却时间可以大大减少,得到含水率极低的模型,减少烘干时间,降低了能源消耗。
控制系统由西门子 S7-1200 系列可编程制器和触摸屏组成,系统采用 PLC控制,模块结构可编程控制器,
系统内置经过多年验证成熟的工艺控制软件。操作面板采用工业级高分辨率液晶触摸屏;可以根据生产需求和
控制目标对工艺进行微调整,所有工艺参数全部在触摸屏上设置,可以实时监控设备运行状态,具有多种故
障报警及运行保护功能。
项目名称 | 单位 | 立式中央真空FWLZ-V | 塔式中央真空FWTZV | |||||||||||||||||||
冷凝罐容积 | m³ | 10 | 15 | 10 | 6 4 | 4 | ||||||||||||||||
缓冲罐容积 | m³ | 10 | 15 | 10 | 无、10 | 无、10 | ||||||||||||||||
真空泵类型 | E-螺杆泵 | W-水环泵 | E-螺杆泵 | W-水环泵 | ||||||||||||||||||
单机功率 | KW | 15 | 22 | 30 | 37 | 45 | 55 | 11 | 15 | 11 | 15 | 15 | 15 22 | 3037 | 11 | 15 | 11 | 15 | 15 | |||
泵数量 | 台 | 1 | 2 | 2 | 3 | 3 | 4 | 1 | 2 | 2 | 3 | 3 | 4 | |||||||||
装机功率 | KW | 15 | 22 | 30 | 37 | 45 | 55 | 22 | 30 | 33 | 45 | 60 | 15 22 | 30 | 37 | 22 | 30 | 33 | 45 | 60 | ||
吸气量 | m/h | 864 | 1351 | 1865 | 2406 | 3074 | 3617 | 740 | 890 | 1110 | 1335 | 1780 | 864 | 1351 | 1865 | 2406 | 740 | 890 | 1110 | 1335 | 1780 | |
最大真空度 | Mpa | -0.07 | -0.08 | -0.07 | -0.08 | |||||||||||||||||
排水方式 | 水泵排水 | 重力排水 | ||||||||||||||||||||
排水泵 | KW | 5.5 | ||||||||||||||||||||
冷凝方式 | 喷淋 | |||||||||||||||||||||
液位控制 | 液位计 | / | ||||||||||||||||||||
真空总管 | 接口 | mm | DN500 | DN400 | ||||||||||||||||||
压力 | Mpa | 0.5~-0.7 | 0.5~-0.8 | 0.5~-0.7 | <span style=">0.5~-0.8 | |||||||||||||||||
冷凝水 | 接口 | mm | DN100 -0.5~-0.8 | |||||||||||||||||||
压力 | bar | 3~5 | ||||||||||||||||||||
耗量 | T/h | 50 | 80 | 110 | 140 | 210 | 45 | 50 | 65 | 80 | 105 | 50 80 | 110 | 140 | 50 | 65 | 80 | 105 | ||||
冷却塔 | T/h | 100 | 160 | 280 | 360 420 | 90 100 | 130 | 210 | 100 160 | 220 | 280 | 90 | 100 | 130 160 210 | ||||||||
温度 | ℃ | <30 | ||||||||||||||||||||
排污管道接口 | mm | DN100 | DN200 | DN100 | DN200 | |||||||||||||||||
蓄水桶 | m³ | 0.42*2个 DN200 | ||||||||||||||||||||
设备尺寸 | mm | 6050(6850)x2000(2800)x7650 注:()V1515 | 5700x2800x15500 |
